最近在看《Static Single Assignment Book》这本书，做了些笔记，简单介绍下对编译器优化非常重要的 SSA 格式。

1、SSA 的概念

SSA (static single assignment)，是 IR (intermediate representation，中间表示)的一种表现形式。

  • static：代表对静态的代码文本的分析。
  • single：代表变量定义的唯一性。
  • assignment：代表变量赋值。

SSA 意思是在静态代码中，每个变量只会被赋值一次。SSA 是静态的单次定义，并非运行时的，所以处于 for 循环中的变量并不影响。

1.1、用处

SSA 主要用在 gcc、llvm 等编译器的数据流分析。SSA 还被使用在 JIT 字节码当中(java bytecode、llvm bitcode)，因为它能简化算法。

一些高级语言可以开启 SSA 的能力，主要利用了其变量的不变性从而简化了并发的复杂度，能够解决并发当中数据依赖的问题。

这里用简单的代码说明一下 SSA 的优势：

1
2
3
4

x = 1;
y = x + 1;
x = 2;
z = x + 1;

错误的分析可能会认为这里的 y 和 z 是相等的，因为它们有一样的定义赋值 (x+1)。但 x 的值取决于它所处的位置，依赖于上下文，所以这里并不相等。

1
2
3
4

x1 = 1;
y = x1 + 1;
x2 = 2;
z = x2 + 1;

如果转成 SSA，就清晰了，现在只有 x1 和 x2 相等，y 和 z 才可能相等。

1.2、转换方式

SSA 的构造步骤： 第一步是放置 φ 指令，第二步是重命名变量。

一个是为了处理不同分支合并时的结果计算，一个是为了保证变量定义的唯一性。重命名一般是给变量增加下标来完成的，像上面代码中的 x1 和 x2。

1.2.1、phi 指令 φ

φ 指令是为了在控制流入边的合并处(merge point)，从不同的入边合并值，用来根据控制流的路径动态选择所需的值。

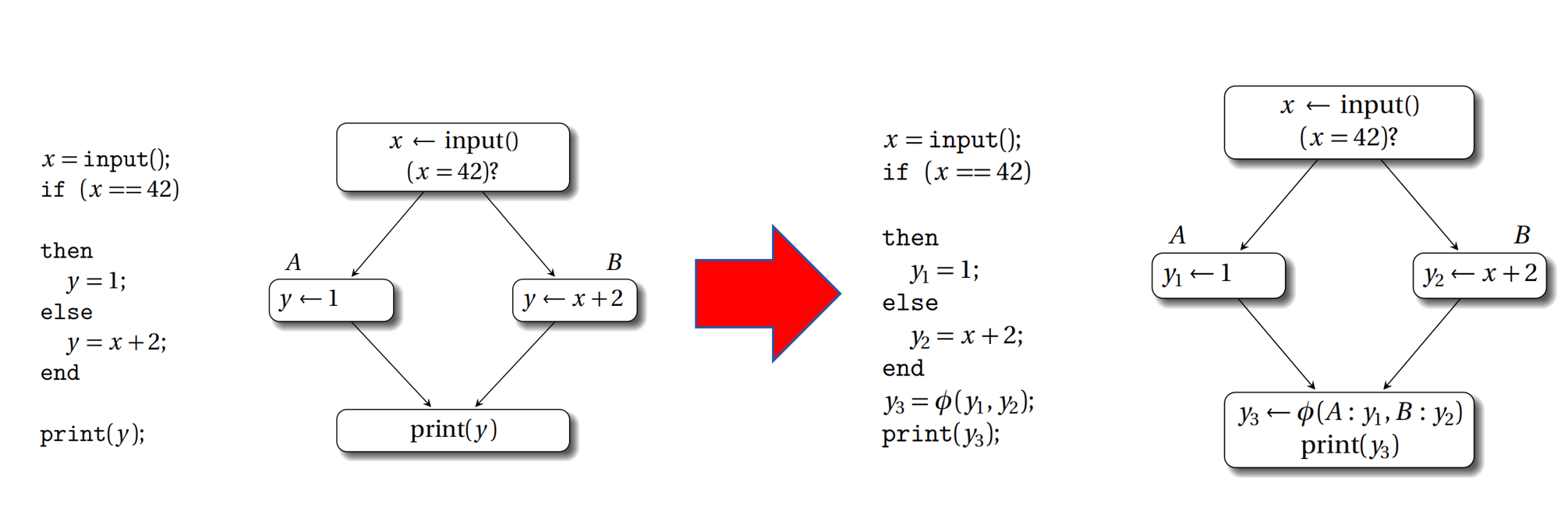

当编译器将上图左边代码转换成 SSA 形式，在合并处会同时出现两个变量，需要根据条件判断的结果来选取值。

这里的 phi 指令代表，如果执行控制流(executed control-flow)从基本块 A 来就选取 y1 的值，从基本块 B 来就选取 y2 的值。

一个重点是：如果一个 Basic Block 的开头有多个 φ 指令，那么它们是同时并行执行的，而非串行。

这点很重要，因为当一个 phi 指令的目标(左侧变量)，和另一个 phi 指令的输入(右侧变量)是相同的话，并行与串行的结果是不一样的，可能的案例是复制传播优化的结果。

φ 指令会在生成程序文件或执行时被移除，通常只用在程序的静态分析。

1.3、与传统 data-flow 分析对比

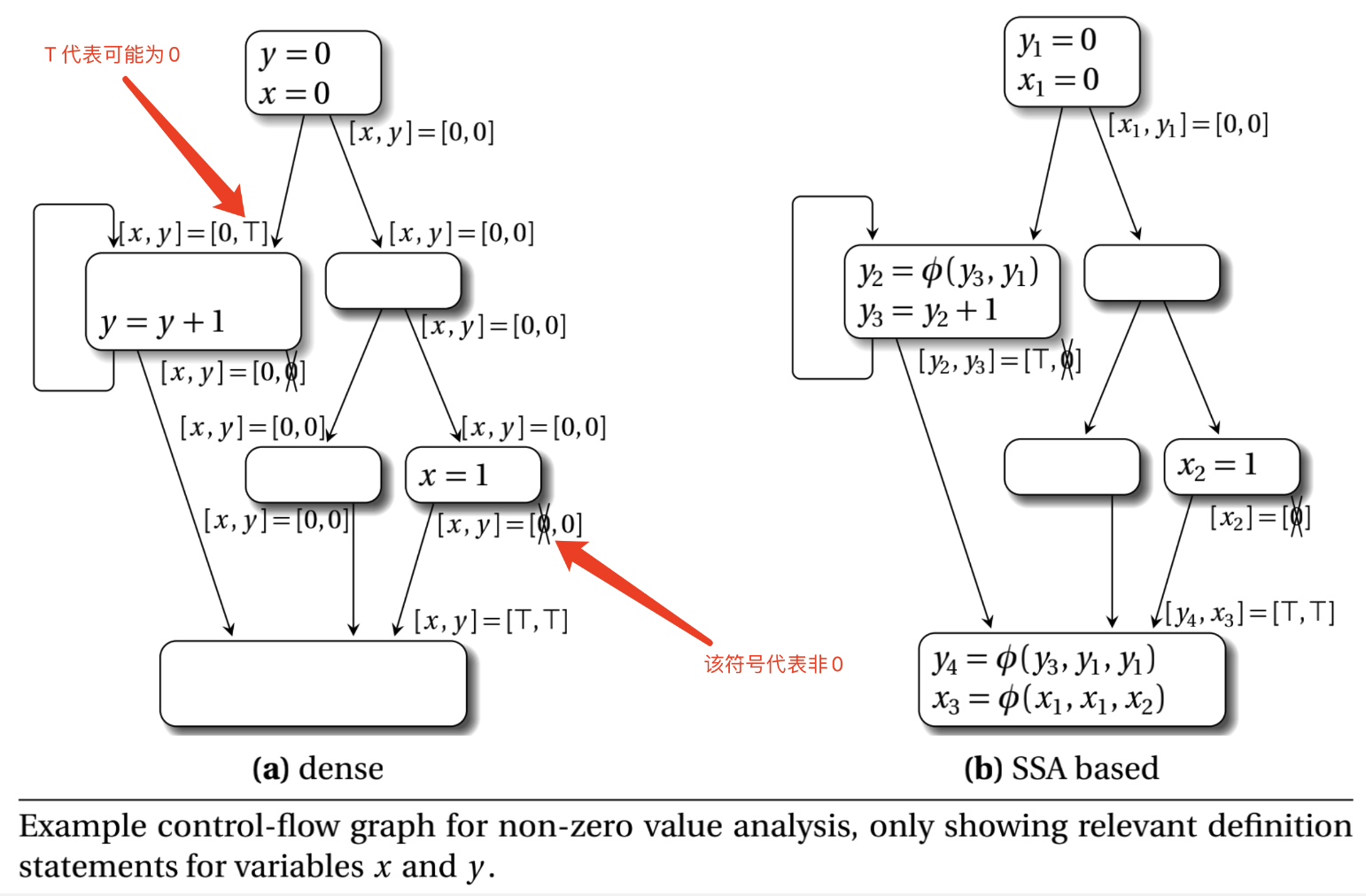

在进行 Data-flow 分析的时候，需要在编译时收集相关信息。上图是非零值分析的案例，需要分析变量是否为 0 或 null。

转换成上图中右边 SSA 形式后，就不需要在每个程序点(program point)收集全部的变量信息，只需要判断它的定义处即可(def-use links)，而且对于分析的结果而言会更加简洁。

1.4、优点

SSA 主要有以下几个优点：

  • 编译时间更少(Compile time benefit)。如上面展示过的图，SSA 中变量的引用关系更加清晰，不用在程序点(program point)检查所有变量。
  • 有利于编译器的开发(Compiler development benefit)。编写 SSA 版本的 pass 更加容易，有利于程序分析和转换。
  • 执行时间更少(Program runtime benefit)。由于 SSA 形式更简单，所以运行 pass 或程序分析需要的运行时间更少。

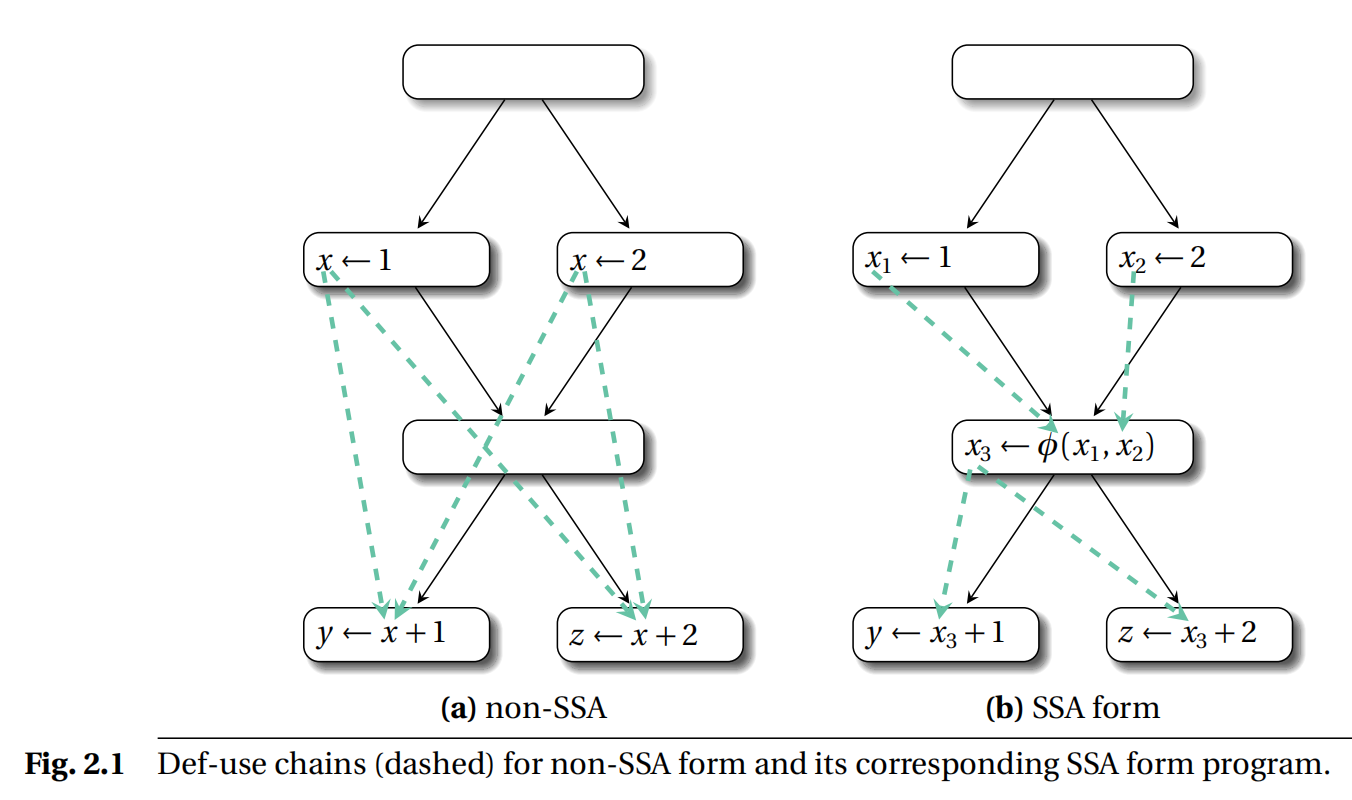

2、Def-use and use-def chains

Def-use chains are data structures that provide, for the single definition of a variable, the set of all its uses.

In turn, a use-def chain, which under SSA consists of a single name, uniquely specifies the definition that reaches the use.

DU 链代表变量的定义到所有使用它的集合，UD 链代表唯一指定了使用者到变量的定义。用来做分析和优化的辅助信息非常重要，但通常会需要保存和更新大量的信息。

SSA 格式大大简化了 DU 链，因为能够更早地整合数据流信息。SSA 由于每个变量只能有一个定义，所以对于维护 UD 链比较方便容易，还使得 DU 链和 UD 链可以互相反推。

3、SSA 相关概念

3.1、strict(dominate)

从 entry 到 exit 的每条路径上，如果每个变量在被使用前都已经定义了，则称为 strict(严格)。

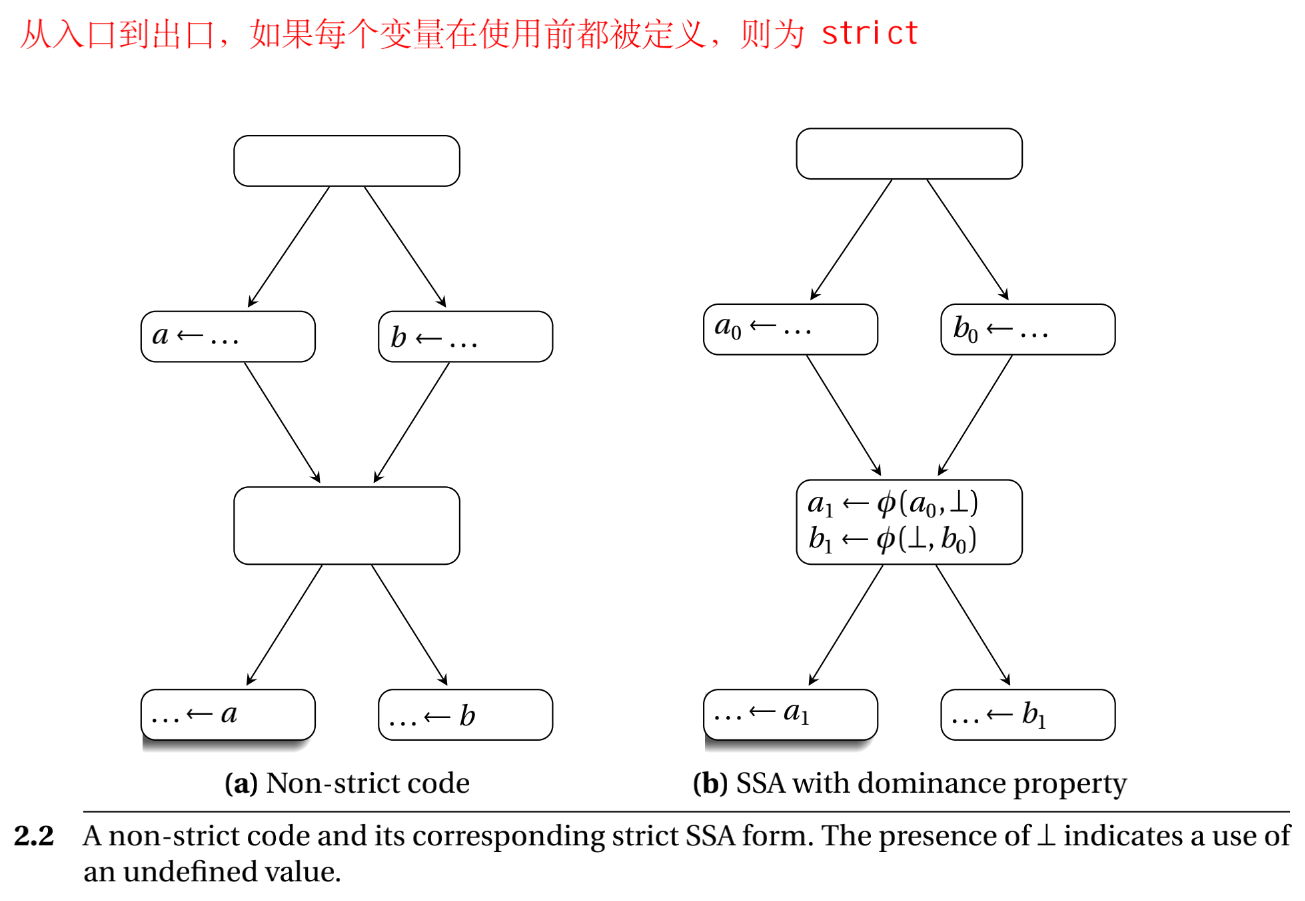

在图中左边，我们可以找出某条路径，使用了变量 a，但并没有定义变量 a，所以我们称其为不严格的。而在右图中，由于在汇集处，采用 phi 指令定义了 a1 和 b1，所以无论哪条路径，在变量使用前都进行了定义，称之为严格的。

通常不严格的路径，在某些语言是允许的，但也意味着可能程序存在逻辑错误。如果把所有变量都写在程序入口点(entry point)，那就能保证是严格的。

为了保证严格性(strict SSA form)，就会插入 phi 指令来实现。但并不会改变程序的语义信息，使用未定义变量的错误还是会出现，因为它使用的是隐式的伪定义(implicit pseudo-definition)。

3.2、支配 dominate

在 SSA 中，strict 也被称为 dominance property(支配属性)，变量的 use 被 definition 所支配。

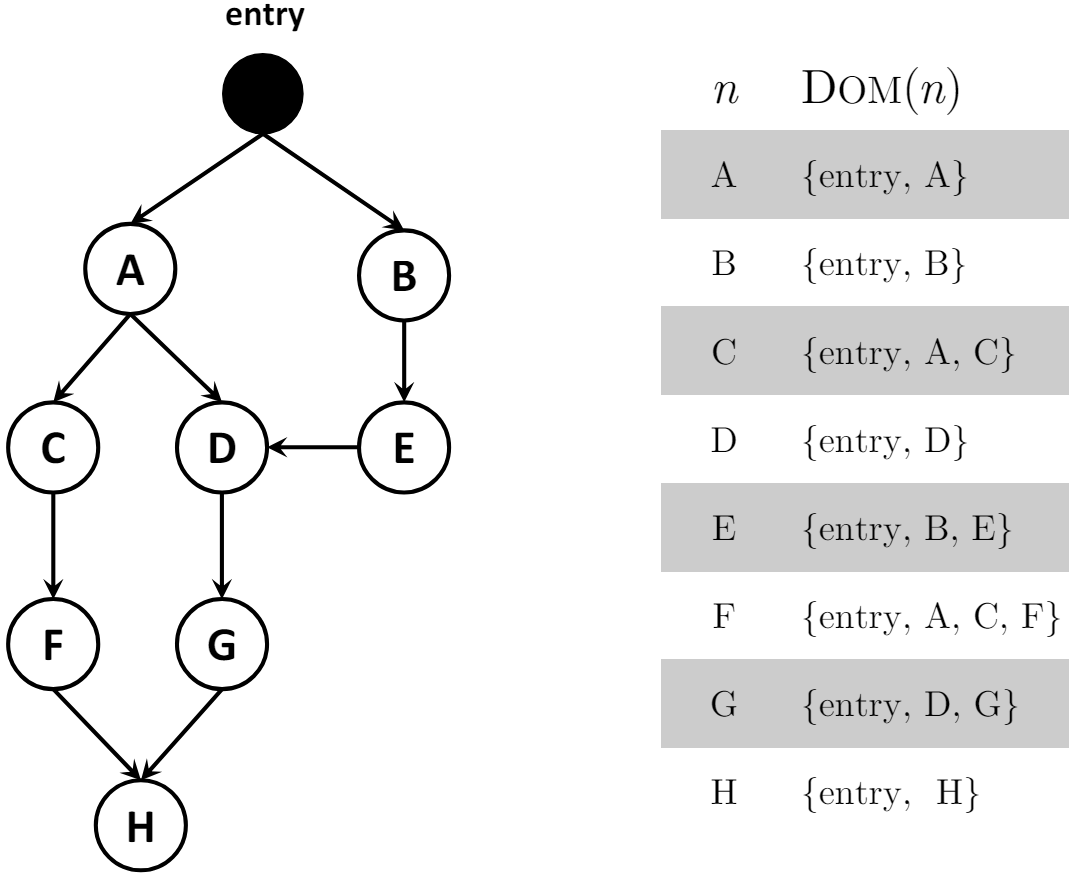

在 CFG 中，若从程序入口点(entry point) 到 basic block n2 的每条路径上，都有 basic block n1，则称 n1 支配 n2。每个节点都支配它自己。

支配符号：n1 dom n2

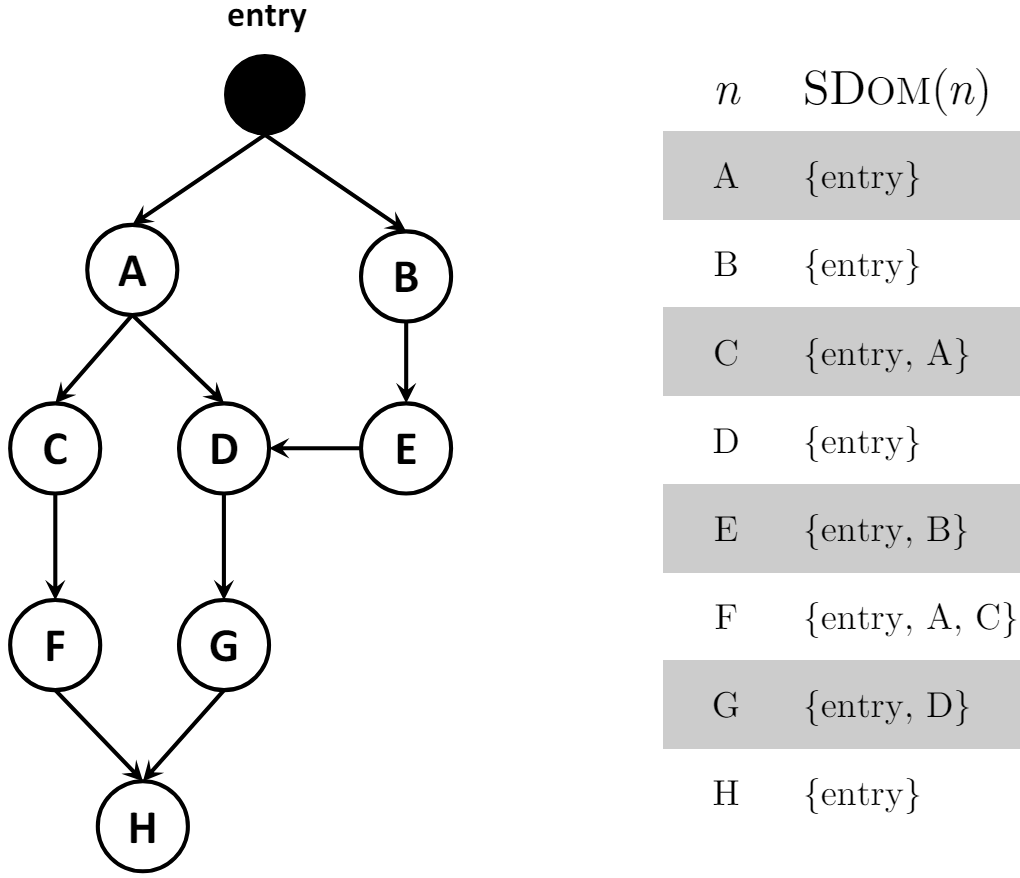

3.3、严格支配 strictly dominate

在上述支配的基础上，如果 n1 支配 n2，但是 n1 不等于 n2，则称 n1 严格支配 n2。

严格支配：支配且不相等。 (因为变量可能在同一个基本块定义和使用，需要区分)

严格支配符号：n1 sdom n2

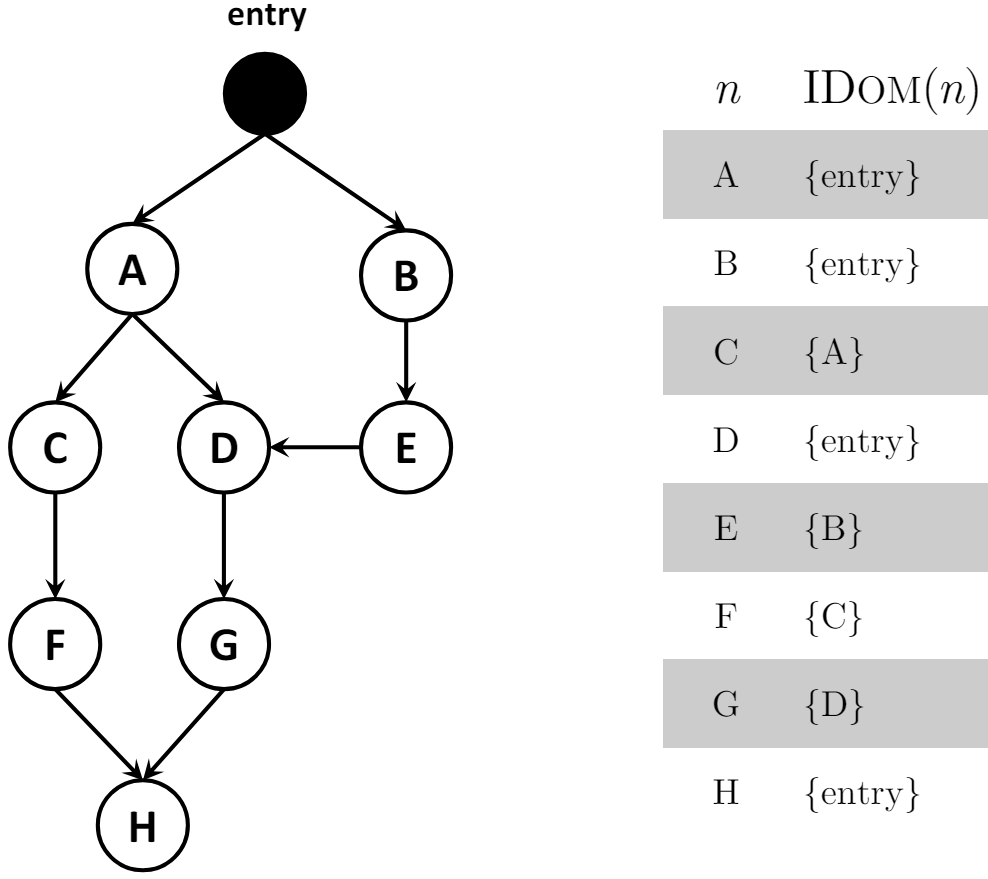

3.4、直接支配 immediately dominate

直接支配：一个唯一的节点，它严格支配 N，但不严格支配 { 其他严格支配 N 的节点 }。它是 N 的最近的一个严格支配节点。所以除了 entry 节点外，其他节点都有直接支配属性。

The immediate dominator or “idom” of a node N is the unique node that strictly dominates N but does not strictly dominate any other node that strictly dominates N

直接支配符号：n1 idom n2

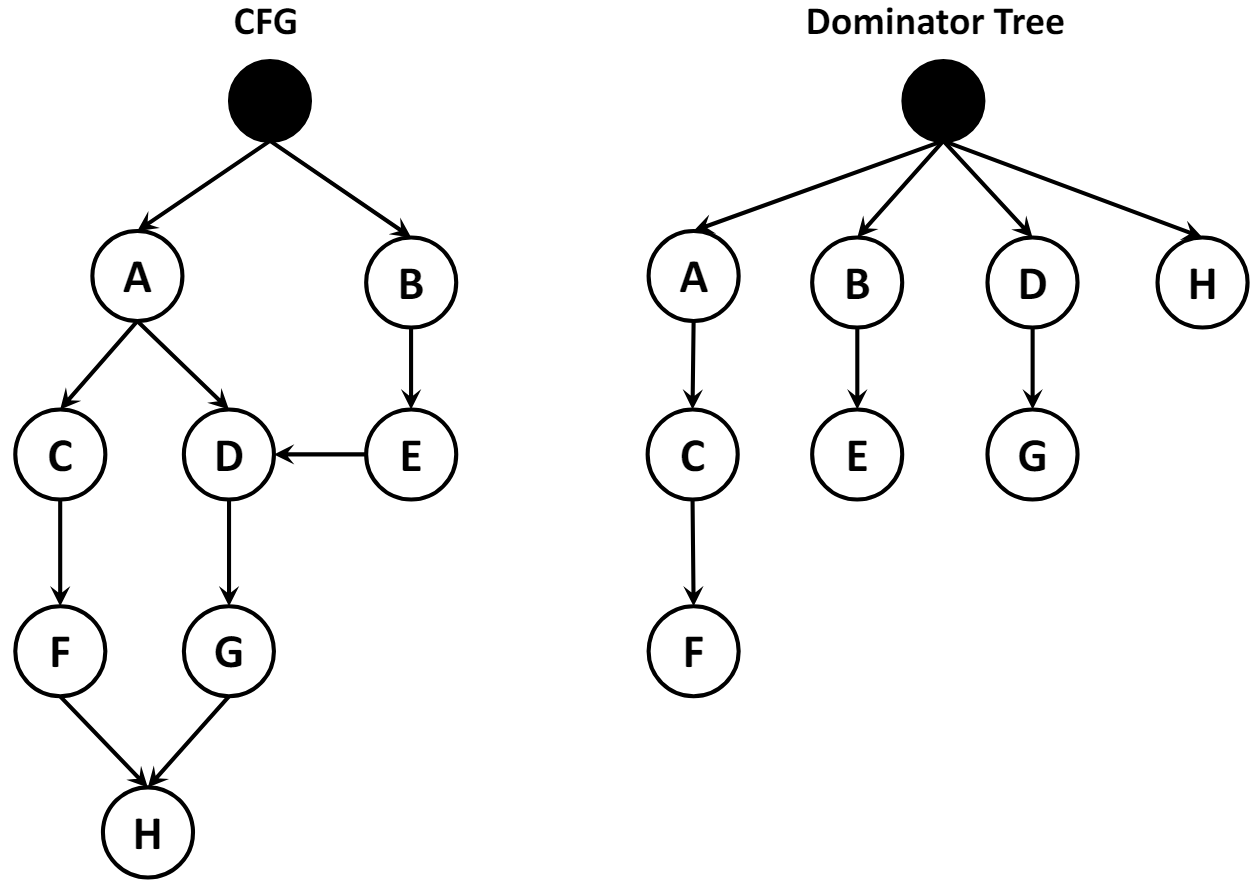

在支配树(dominator tree)中，每个节点的孩子，就是该节点直接支配的点。依据这个特性，我们可以设计一个快速而又高效的算法，来判断变量在某个程序点是否存活(live)，判断两个变量是否有交集(interfere)。

还有一个好处就是可以很好地解决寄存器的分配问题：对于存活范围(live-range)的交集图(intersection graph)，称之为弦图(chordal graph)。弦图对于解决 NP 难问题，可以有线性时间解，包括图染色问题。图染色问题对于寄存器分配操作是很重要的，寄存器分配可以表示等价为交集图的染色问题。在图中，如果两个变量有交集，即有连边，说明它们不能被分配到同一个寄存器中。而弦图能够很好地简化了这个难题。

3.5、格(Lattice)

  • 偏序集合：格建立在偏序集合的基础上。一个偏序集合是由一个集合 S 和一个偏序关系 ≤ 组成的，记作 (S,≤)。偏序关系满足自反性（对于任意 a ∈ S，有 a≤a）、反对称性（若 a≤b 且
    b≤a，则 a=b）和传递性（若 a≤b 且 b≤c，则 a≤c）。 这里描述的是抽象的概念，并不代表实际，比如可以把类的继承关系看作是一种偏序关系。

  • 格的定义：在偏序集合 (S,≤) 中，如果对于任意两个元素
    a,b∈S，都存在唯一的最大下界（下确界，记作 a∧b，与操作）和最小上界（上确界，记作 a∨b，或操作），那么这个偏序集合就称为一个格。

4、SSA 的转换

4.1、minimal SSA

为了满足 SSA 变量单次赋值的特性，一般用在程序点汇集之处(join set)，插入最少数量 phi 指令来保证这一行为。这个 minimal SSA 是在插入 phi 函数之后，而在变量重命名之前所形成的。

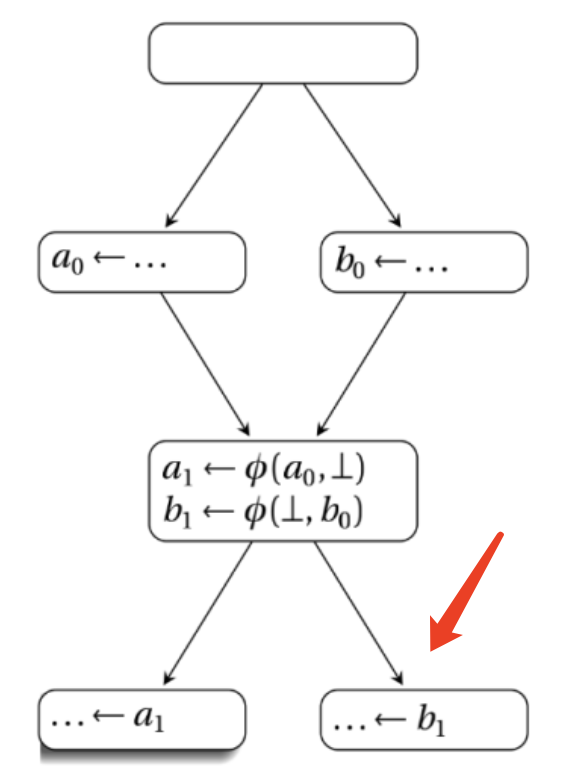

但它为变量插入的 phi 指令，其变量在某条路径上并不一定存在。像图中的一样，插入了 a1 <- phi(a0, 空)，当使用 b1 路径时，这条 a1 的 phi 指令是冗余的，导致这个 phi 指令是没有必要的，因为很多分析和优化只关心变量在哪是存活的(live)。

4.2、pruned SSA

在构造 SSA 之前，先进行存活分析，不构造没必要的 phi 指令；或者先生成 minimal SSA，再去掉没必要的 phi 指令，则构造成 pruned SSA。

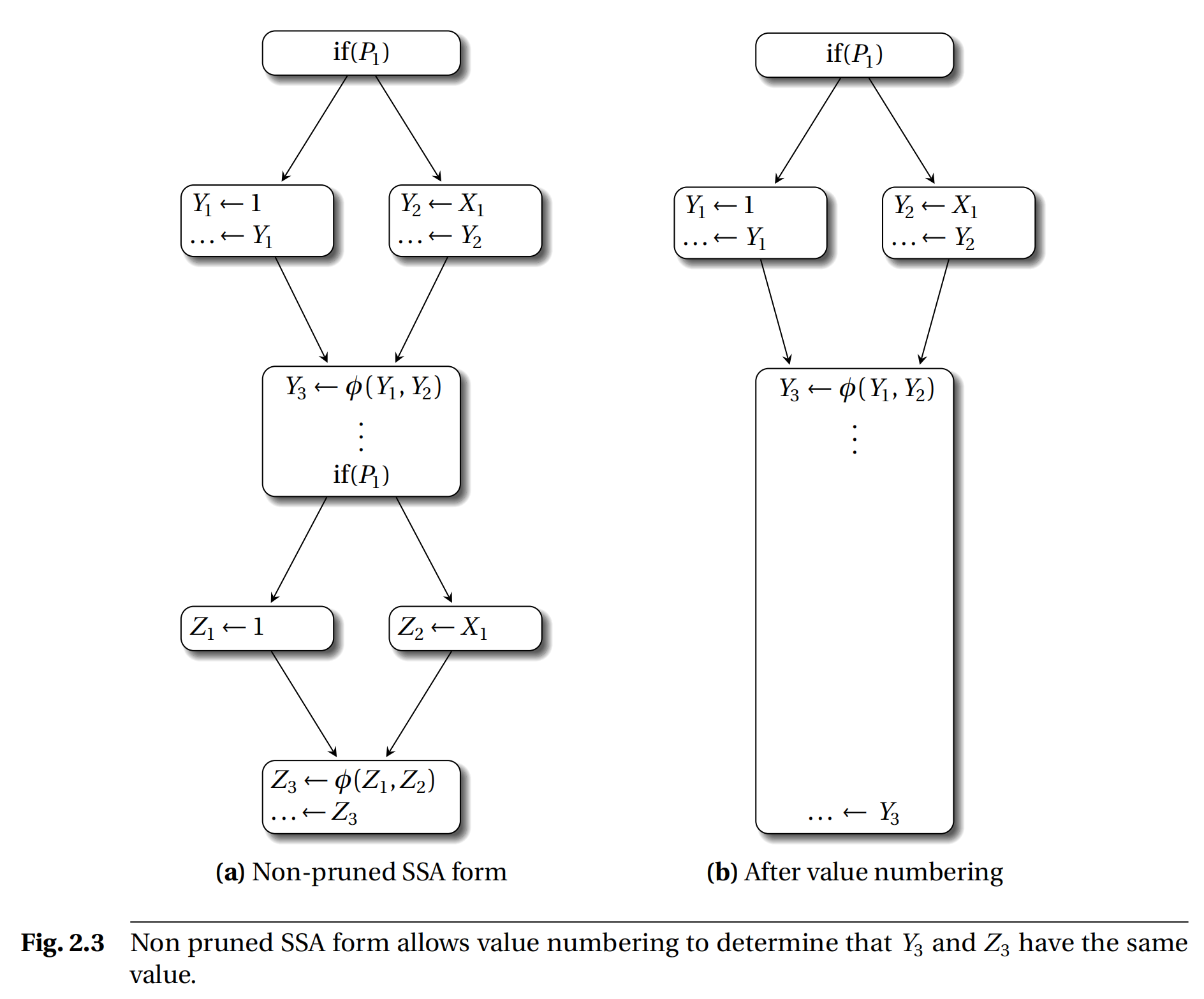

这里图中左边为 minimal SSA，右边为 pruned SSA。Z3 和 Y3 实际为重复操作，所以被去掉了。

4.3、transformed SSA

在这里，一个 web 称之为 DU 链的最大合集，它们有共同的 use 或 def。在上图(a)中，这里有对于变量 a 的两个 web。转换成 minimal SSA 重命名这些 web 的变量名。而 phi-web 就是同一个 phi 指令所影响到的变量链路合集。

传统的 SSA(Conventional SSA，C-SSA)对于 phi-web 的交集并不敏感，如图中的变量 a，通常优化器会把 C-SSA 再转换成 Transformed SSA(T-SSA)，这样就可以识别到一些变量其实是属于同一个 phi 指令的，比如图中的 a1 是其中的一个交集。
